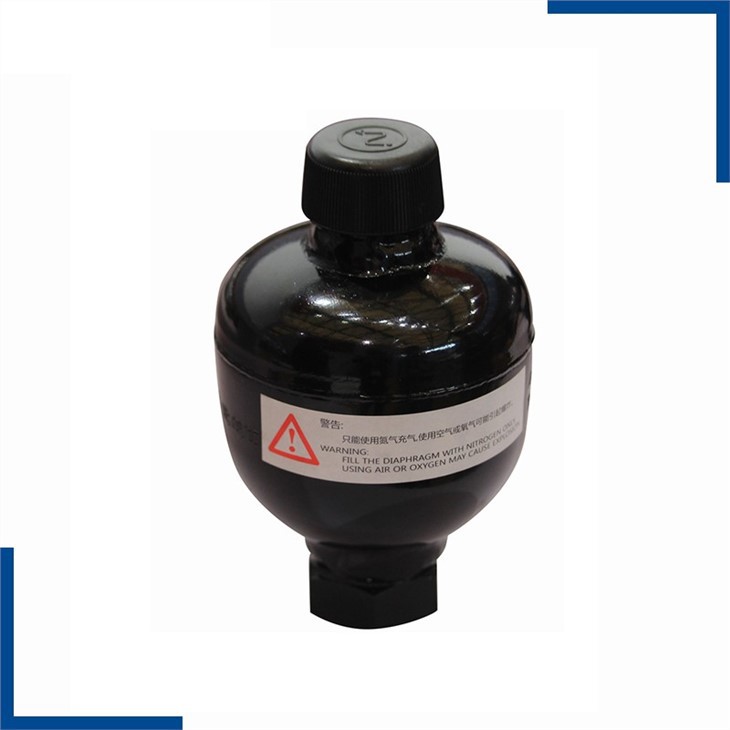

HYDRAULIC Diaphragm Accumulator GXQ SB210 SB330

유압 다이어프램 어큐뮬레이터 GXQ SB210 SB330

1. 제품명 : 다이어프램 어큐뮬레이터
2. 구조: 유형 A 유형 B 유형 C
3. 공칭 부피: 0.16L~3.5L
4. 공칭 압력: 10Mpa~33Mpa

문의 보내기

설명

HBOETH 유압 다이어프램 누산기 GXQ SB210 SB330

GXQ-A-0.16L 0.25L 0.32L 0.5L 0.6L 0.75L 1L 1.{{ 15}}L 2.8L 맞춤형 고압

모델 코드.

GXQ - # - # / # - #

1 2 3 4 5

1. 제품명 : 다이어프램 어큐뮬레이터

2. 구조: 유형 A 유형 B 유형 C

3. 공칭 부피: 0.16L~3.5L

4. 공칭 압력: 10Mpa~33Mpa

5. 매체: H-유압 오일 R-에멀젼

운영 원칙.

유압 시스템에서 가스 매체의 압축은 유체를 저장하는 데 사용됩니다. 다이어프램 어큐뮬레이터는 질소를 압축 가능한 매체로 사용하는 원리를 기반으로 합니다. 다이어프램 어큐뮬레이터는 유체 섹션과 가스 방지 스크린 역할을 하는 다이어프램이 있는 가스 섹션으로 구성됩니다. 유체 섹션은 유압 회로와 연결되어 다이어프램 어큐뮬레이터가 유체를 흡입하고 압력이 증가하면 가스가 압축됩니다. 압력이 떨어지면 압축 가스가 팽창하여 저장된 유체를 회로로 밀어 넣습니다.

모델	용량	압력	지름	키	스레드 연결
GXQ-A-0.16-33	0.16	33mPA	74	124	M14x1.5/G3/8
GXQ-A-0.32-33	0.32	33mPA	93	137	M18x1.5/G3/8
GXQ-A-0.5-33	0.5	33mPA	105	154	M18x1.5/G3/8
GXQ-A-0.75-33	0.75	33mPA	121	168	M18x1.5/G1/2
GXQ-A-1-33	1	33mPA	136	181	M18x1.5/G1/2
GXQ-A-1.4-33	1.4	33mPA	150	200	M18x1.5/G3/4
GXQ-A-2-33	2	33mPA	167	224	M18x1.5/G3/4
