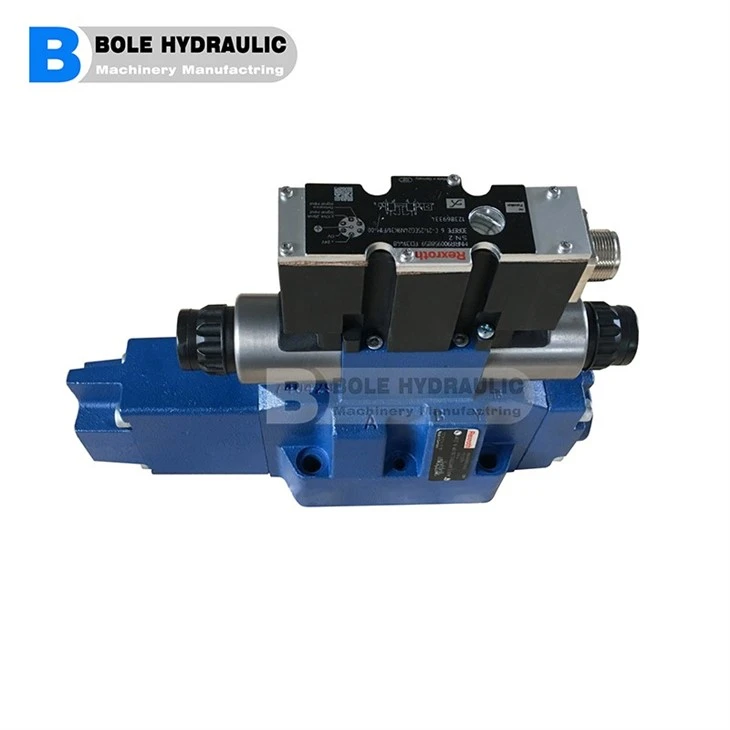

r 901036606 4 weh16f7x/6eg24n9k 4 4 weh16f72/6eg24n9k4 rexroth 4weh16f 방향 스풀 밸브
특징 : 작동 유형 (내부 또는 외부 파일럿 제어) : Toiso 44014/3-, 4/2- 또는 3/2- way way way way 버전 스프링 또는 압력 센터링, 스프링 엔드 위치 또는 유압 엔드 포지션 핀 DC 또는 AC 솔레노이드, 선택 전기 연결 : 개별 또는 중앙 연결 버전 :- 메인 밸브 스트로크 설정 및/또는 스풀 위치 모니터링의 채널 P의 수동 오버라이드- 스위칭 시간 조정- 예압 밸브
유형 4Weh 방향 스풀 밸브, 파일럿 작동, 전기 수확량 작동으로 작동
크기 10, 16, 25 (weh22), 25 (weh25), 32
구성 요소 시리즈 4x, 7x, 6x
최대 작동 압력 280 bar
최대 흐름 1100 l/min
특징:
작동 유형 (내부 또는 내부 또는 외부 파일럿 제어) : electro-hydraulic (유형 WEH)
서브 플레이트 장착 용
Toiso 4401에 따른 포팅 패턴
4/3-, 4/2- 또는 3/2- way 버전
스프링 또는 압력 센터링, 스프링 엔드 위치 또는 유압 엔드 위치
습식 핀 DC 또는 AC 솔레노이드, 선택 사항
개별 또는 중앙 연결로서의 전기 연결
선택 버전 :
- 수동 재정의
- 전환 시간 조정
- 메인 밸브의 채널 P의 예압 밸브
- 스트로크 설정 및/또는 스풀 위치 모니터링
유형 코드
| 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | ||
| weh | / | K4 | / | * |
| 01 | 최대 280 바 | 코드가 없습니다 |
| 02 | 3- 웨이 버전 | 3 |
| 4- 웨이 버전 | 4 | |
| 작동 유형 | ||
| 03 | 전기 수신성 | weh |
| 크기 | ||
| 04 | 재질 보기 NG10 | 10 |
| 재질 보기 NG16 | 16 | |
| NG25 (버전 "WEH 22") | 22 | |
| NG25 (버전 "WEH 25") | 25 | |
| 크기 32 | 32 | |
| 스풀 리턴메인 밸브에서 | ||
| 05 | 스프링을 통해 | 코드가 없습니다 |
|
유압 1) |
H | |
| 06 | 상징; 가능한 버전은 "기호/회로 다이어그램"을 참조하십시오. | |
| 07 | 구성 요소 시리즈 40… 49 (40… 49 : 변경되지 않은 설치 및 연결 차원) - NG10 | 4X |
| 구성 요소 시리즈 60… 69 (60… 69 : 변경되지 않은 설치 및 연결 차원) - NG25 ( "WEH 25") 및 NG32 | 6X | |
| 구성 요소 시리즈 70… 79 (70… 79 : 변경되지 않은 설치 및 연결 차원) - NG16 (시리즈 72) 및 NG25 ( "WEH 22") | 7X | |
| 파일럿 제어 밸브에서 스풀 리턴을 제어합니다2 개의 스풀 위치와 2 개의 솔레노이드 (기호 C, D, K, Z 및 유압 제어 스풀 리턴으로 만 가능) | ||
| 08 | 와 함께봄 귀환 | 코드가 없습니다 |
| 없이봄 귀환 | O | |
|
없이Detent와 함께 봄이 돌아옵니다 2) |
의 | |
|
파일럿 제어 밸브 2) |
||
| 09 | 고출력 밸브 | 6E |
| 10 |
직접 전압 24 v 2) |
G24 |
|
교대 전압 230V, 50/60 Hz 2) |
W230 | |
| 다른 전압, 주파수 및 전기 데이터는 고전력 밸브의 데이터 시트를 참조하십시오. | ||
| 11 | 없이수동 재정의 | 코드가 없습니다 |
| 와 함께수동 재정의 | N | |
| 와 함께숨겨진 수동 재정의 | N9 | |
| 파일럿 오일 흐름 | ||
| 12 |
외부 파일럿 오일 공급, 외부 파일럿 오일 리턴 3) |
코드가 없습니다 |
|
내부 파일럿 오일 공급, 외부 파일럿 오일 리턴 3; 4) |
E | |
|
파일럿 오일 공급 내부, 파일럿 오일 리턴 내부 4) |
et | |
|
외부 파일럿 오일 공급, 내부 파일럿 오일 리턴 3) |
T | |
| 3- 스풀 위치 밸브가있는 버전 "et"및 "t", 압력 중심,오직가능하다면 가능합니다p조종사2 x보다 크거나 같다p탱크 + p파일럿 최소!) | ||
| 전환 시간 조정 | ||
| 13 | 없이전환 시간 조정 | 코드가 없습니다 |
| 공급 제어로서의 전환 시간 조정 | S | |
| 배출 제어로서의 전환 시간 조정 | S2 | |
| 부식 저항 | ||
| 14 | 없음 (밸브 하우징 프라이밍) | 코드가 없습니다 |
| 개선 된 부식 방지 (EN ISO 9227에 따른 240 시간 소금 스프레이 테스트) | J3 | |
|
전기 연결 2) |
||
| 15 | 개별 연결 | |
| 없이짝짓기 커넥터; 커넥터 Din en 175301-803 | K4 6) | |
| 추가 전기 연결은 데이터 시트 23178 및 08010을 참조하십시오. | ||
| 스풀 위치 모니터링 | ||
| 16 | 위치 스위치없이 | 코드가 없습니다 |
| 모니터링 된 스풀 위치 "A" | 큐마그24 | |
| 모니터링 된 스풀 위치 "b" | QMBG24 시리즈 | |
| 모니터링 된 스풀 위치 "A"및 "B" | QMABG24 | |
| 휴식 위치를 모니터링했습니다 | QM 0 g24 | |
| 스트로크 설정 | ||
| 17 | 코드를 주문하려면 뇌졸중 설정을 참조하십시오 | |
|
스로틀 삽입물 2) |
||
| 18 | 없이스로틀 삽입물 | 코드가 없습니다 |
| 스로틀 Ø 0. 8 mm | B08 | |
| 스로틀 Ø 1. 0 mm | B10 | |
| 스로틀 Ø 1.2 mm | B12 | |
| 스로틀 Ø 1.5 mm | B15 | |
| 스로틀 Ø 2. 0 mm | B20 | |
| 스로틀 Ø 2.5 mm | B25 | |
|
예압 밸브(NG10이 아님) 2) |
||
| 19 | 없이예압 밸브 | 코드가 없습니다 |
| ~와 함께예압 밸브 (pö= 4. 5 bar) | P4,5 | |
| 20 | 없이압력 감소 밸브 | 코드가 없습니다 |
| ~와 함께압력 감소 밸브 | D3 5) | |
| 씰 재료 | ||
| 21 | NBR 씰 | 코드가 없습니다 |
| FKM 씰 | V | |
| 사용 된 유압 유체와 씰의 호환성을 관찰하십시오. (요청시 기타 물개) | ||
| 22 | 일반 텍스트의 자세한 내용 | * |
Rexroth Type 4Weh16f Serie Directional Spool 밸브, 파일럿 운영, 전기 유압식 작동, 짧은 리드 타임, 최고의 가격 !!!
| R900782554 | 4WEH16F7X/6EG205N9TK4 |
| R901441685 | 4WEH16F7X/6EG24N9EDAL/B10 |
| R901137614 | 4WEH16F7X/6EG24N9EK4 |
| R987062876 | 4WEH16F7X/6EG24N9EK4 |
| R900931118 | 4WEH16F7X/6EG24N9ES2K4 |
| R901264366 | 4WEH16F7X/6EG24N9ESK4/B10P4,5 |
| R900940455 | 4WEH16F7X/6EG24N9ESK4/P4,5 |
| R900701934 | 4WEH16F7X/6EG24N9ETK4/B10 |
| R900956795 | 4WEH16F7X/6EG24N9ETK4/B10P4,5 |
| R900930303 | 4WEH16F7X/6EG24N9ETS2K4 |
| R978003646 | 4WEH16F7X/6EG24N9ETS2K4/V. |
| R900738958 | 4WEH16F7X/6EG24N9ETSK4/B10 |
| R900941811 | 4WEH16F7X/6EG24N9ETSK4/P4,5 |
| R901036606 | 4WEH16F7X/6EG24N9K4 |
| R901212342 | 4WEH16F7X/6EG24N9K4/P4,5 |
| R901015836 | 4WEH16F7X/6EG24N9S2K4 |
| R900971124 | 4WEH16F7X/6EG24N9SK4/P4,5 |
| R900935318 | 4WEH16F7X/6EG24N9TK4 |
| R900781578 | 4WEH16F7X/6EG24N9TS2K4 |
| R901033222 | 4WEH16F7X/6EG24NK4 |
| R900740220 | 4WEH16F7X/6EG96N9ETK4/B10P4,5 |
| R901069074 | 4Weh16f7x/6ew100n9djl |
| R901550949 | 4Weh16f7x/6ew100n9tdjl |
| R978011926 | 4Weh16f7x/6ew110n9da |
| R900931116 | 4Weh16f7x/6ew110n9dal |
| R978906037 | 4Weh16f7x/6ew110n9edal |
| R901388756 | 4Weh16f7x/6ew110n9edal/b10 |
| R901003528 | 4Weh16f7x/6ew110n9ek4/11b10 |
| R978904247 | 4Weh16f7x/6ew110n9etda |
| R978903504 | 4Weh16f7x/6ew110n9etda/p4,5 |
| R978011825 | 4Weh16f7x/6ew110n9etdal |
| R901264096 | 4Weh16f7x/6ew110n9etdal/b10 |
| R901316429 | 4Weh16f7x/6ew110n9etdal/b10p4,5 |
| R900773364 | 4Weh16f7x/6ew110n9etk4/b08p4,5d3 |
| R978911844 | 4Weh16f7x/6ew110n9etk4/v |
| R900979936 | 4Weh16f7x/6ew110n9etsk4/b10p4,5 |
| R900754617 | 4Weh16f7x/6ew110n9k4 |
| R978013505 | 4Weh16f7x/6ew110n9k4/11 |
| R900966552 | 4WEH16F7X/6ew110N9K4/11V |
| R901017596 | 4Weh16f7x/6ew110n9k4/b08p4,5 |
| R978912413 | 4Weh16f7x/6ew110n9k4/p4,5v |
| R900755271 | 4Weh16f7x/6ew110n9sk4 |
| R978917178 | 4Weh16f7x/6ew110n9tk4 |
| R901316439 | 4Weh16f7x/6ew110netk4/b10p4,5 |
| R900929248 | 4Weh16f7x/6ew110nk4/p4,5 |
| R900759003 | 4Weh16f7x/6ew200n9djl |
| R901069068 | 4WEH16F7X/6ew200N9ETDJL/B10P4,5 |
| R900740071 | 4Weh16f7x/6ew200n9k4 |
| R901063591 | 4Weh16f7x/6ew230n9djl |
| R900742726 | 4Weh16f7x/6ew230n9ek4/b10p4,5 |
| R900965531 | 4Weh16f7x/6ew230n9etk4/b10 |
| R900764227 | 4Weh16f7x/6ew230n9etk4/b10p4,5 |
| R900765151 | 4Weh16f7x/6ew230n9etsk4/b10p4,5 |
| R900957769 | 4Weh16f7x/6ew230n9k4 |
| R901098794 | 4WEH16F7X/6ew230N9S2K4 |
| R900923860 | 4Weh16f7x/u |
| R900929364 | h -4 weh16f7x/6eg24n9k4 |
| R900935217 | h -4 weh16f7x/6eg24n9tk4 |
| R900933718 | h -4 weh16f7x/6eg24nesk4/b10 |
| R900932990 | h -4 weh16f7x/6ew110n9tk4 |
| R901292461 | h -4 weh16f7x/6ew200n9djl |
| R901290984 | h -4 weh16f7x/6ew200n9dl |
| R900710327 | h -4 weh16f7x/6ew230n9k4 |
| R900924037 | h -4 weh16f7x/u |
