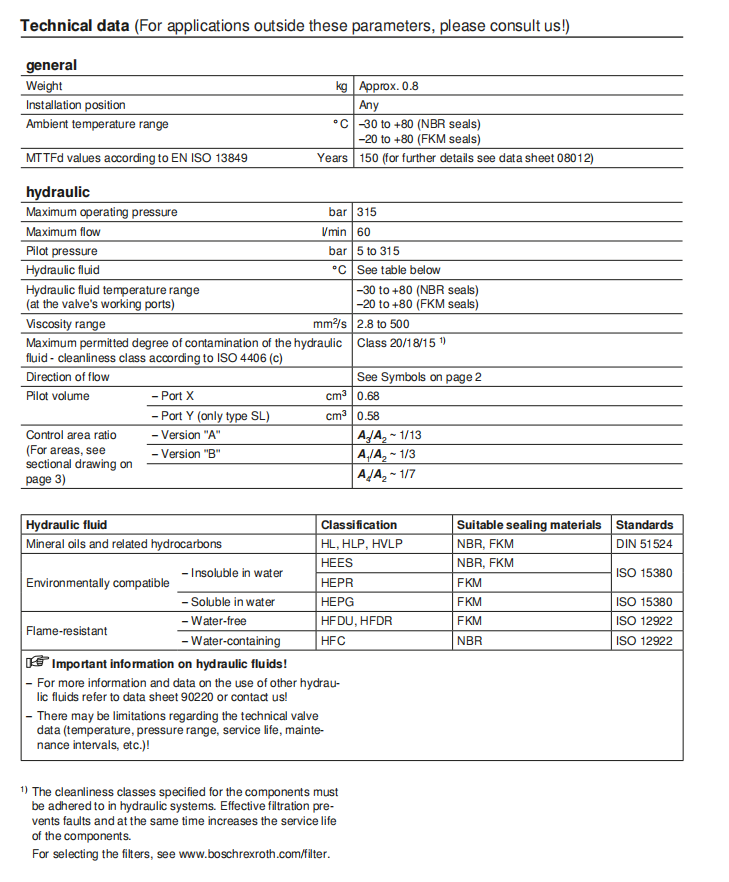

REXROTH 체크 밸브, 파일럿 작동형 SV 및 SL 크기 6 구성품 시리즈 6X 최대 작동 압력 315 Bar 최대 유량 60 L/min

아이솔레이터 밸브 타입 SV/SL은 서브플레이트 장착용 파일럿 작동식 체크 밸브입니다. 정지 시간이 긴 경우에도 하나의 액추에이터 포트를 누출 없이 차단하는 데 사용됩니다. 밸브는 기본적으로 하우징(1), 시트 팝 펫(2), 압축 스프링(3), 제어 스풀로 구성됩니다. (4) 선택 사항인 볼 시트 밸브(7)와 같은 사전 개방도 가능합니다. 시트 밸브는 외부 파일럿 압력 없이 A에서 B로 흐를 수 있습니다. 조건: pA > pB + 크래킹 압력(압축 스프링). 반대 방향에서는 시트 밸브가 유압식으로 단단히 닫힙니다. 포트 X의 파일럿 압력이 충분히 높으면 제어 스풀(4)이 시트 밸브 방향으로 이동하고 시트 포핏(2)이 시트 밖으로 밀려납니다. 이를 통해 양방향으로 자유로운 흐름이 가능합니다(활성 개방 유지). 시트 밸브가 능동적으로 열리도록 하려면 제어 스풀(4) 양쪽의 압력 조건이 시트 포핏의 면적비만큼 중요합니다. (2) 또는 (7). 이로 인해 SV(pA와 연결된 대형 스풀 면 A2(6)) 또는 – SL(pA와 연결된 작은 전면 A4(8)) 및 유형에 대해 다음과 같은 사용 가능한 옵션이 제공됩니다. 미리 열리는 "A" 버전과 미리 열리는 "B"가 없는 버전의 경우. 특징 – 서브플레이트 장착용 – ISO 4401-03-02-0-05 및 ISO 5781-03-04-0-00에 따른 포팅 패턴 – 하나의 액추에이터 포트의 누출 없는 차단용 – 내부 또는 외부 파일럿 오일 리턴 포함, 옵션 – 다양한 크래킹 압력, 옵션 – 사전 개방 여부에 관계없이 선택 사항 – 체크 밸브 설치 별도 이용 가능 – 부식 방지 설계, 선택 사항 파일럿 오일 리턴 내부=V파일럿 오일 리턴 외부=L사전 개방 있음=A사전 없음 -오프닝=B
